ESXI 망 구축 실습

[ESXI] - ESXI 기초 실습

ESXI 기초 실습

* 기초 사용법 설명

ESXI로 구성도처럼 망을 구축해 보려 한다



OS 등록

우선 사용할 이미지를 데이터스토어에 올려준다

*ubuntu memory 2GB harddisk 30GB / apache test용 - Server / ip 10.1.10.10

*alpine memory 2GB harddisk 20GB / 개발부 / ip 10.0.150.10

*mint memory 1GB harddisk 20GB / 방화벽 접속용 - 관리부 / ip 10.0.100.10

*kali memory 2GB harddisk 80GB / bee-box 공격용 - kali_attacker / ovf 설치 / ip 10.44.44.44

*bee-box  memory 1GB harddisk 20GB / 취약점 있는 OS - Server / ovf 설치 / ip 10.0.10.100

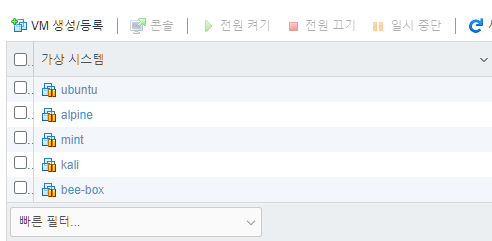

구축할 망에 사용할 OS들을 전부 설치해 준다

Router

*R01 memory 1GB harddisk 10GB

set interface ethernet eth0 description 'outside'
set interface ethernet eth1 address 10.44.44.1/24
set interface ethernet eth1 description 'inside'
set interface ethernet eth1 address 10.0.0.1/24
set interface ethernet eth1 description 'inside'
set system name-server 8.8.8.8
set system gateway-address 192.168.2.2
set nat source rule 100 outbound-interface 'eth0'
set nat source rule 100 source address '10.0.0.0/8'
set nat source rule 100 translation address masquerade
commit
save

라우터를 하나 추가해 줄다음 위 설정을 추가해 준다

Switch

연결부에 사용할 스위치를 각각 하나씩 총 6개를 만들어준 다음

위 구성도에 맞게 각 스위치를 연결해 준다

Firewall

방화벽 이미지를 데이터스토어에 올려준다

pfsense를 등록해 주고

네트워크 어댑터를 총 5개 만들어준 다음 각자 다른 스위치를 연결해 준다

설치를 하고 설정 편의성을 위해 vmx의 mac address와 네트워크 어댑터를 비교해서 연결한 switch를 바꿔줬다

vmx0(routefwnet)을 wan으로 vmx3(socnet)을 lan으로(mint로 fw에 접속하기 때문) 나머지는 옵션으로 지정해 준다

각 인터페이스에 맞는 ip를 할당해 준다

인증서 경고는 그냥 무시하고 진행 / admin pfsense

mint에서 위에 설정한 ip로 접속하면 잘되는 걸 확인할 수 있다

dns 8.8.8.8, 8.8.4.4 / time asia/seoul

dns wan lan 설정등을 마치고 나면 dashboard가 나온다

firewall-nat-port forward로 이동해 wan에서 http로 들어오는 요청을 bee-box로 돌려주는 설정을 추가한다

kali에서 방화벽으로 접속해 보면 bee-box로 접속되는 걸 확인할 수 있다

이런 식으로 각종 방화벽 설정을 통해 보안을 강화할 수 있다
